高周波热合机电压调节电路

图1  图2

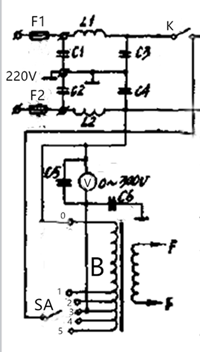

今天，我们就以J—107B型热合机为例，共同探讨一下高周波热合机电压调节电路。前面图2所显示的是J—107B型热合机灯丝电压调节原理图。其中，电源输入电压是交流220V；F1、F2为熔断保险丝；L1、L2、C1、C2、C3、C4组成高周波滤波电路，K为热合机电源开关，C5为阻尼电容、C6为旁路电容；V是300伏交流电压表，SA为电压调节开关、B是灯丝变压器、F为变压器次极输出。灯丝变压器初级电源额定输入电压0-1为190伏；0-2为205伏；0-3为220伏；0-4为235伏；0-5为250；灯丝变压器次级输出F-F为10伏。

如图2所示，电压调节开关SA置于3位置，0-3的额定电压是交流220V，也就是说当电源电压为交流220V时，灯丝变压器次级输出正好是10V。当市电220V电源电压偏高时，可以将SA电压调节开关置于0-4或0-5的位置，因为0-4、0-5的额定电压各为235V、250V，这样可以在市电220V电源电压偏高的时候，热合机灯丝变压器既有10V的次级电压输出，又不至于损坏灯丝变压器或热合机其它原器件。当市电220V电源电压偏低的时候，可以将SA电压调节开关置于0-1或0-2的位置，因为0-1、0-2的额定电压各为190V、205V，这样在220V市电电源电压偏低时也能达到热合机灯丝变压器输出10V的目的。

用户在操作使用热合机过程中，应经常注意300V交流电压表指针的变化，当电压表显示过高或过低时，应及时调整电压调节开关的档位，以免造成热合机内元器件损坏。
